Precisionica Фрезерные обрабатывающие центры

Вертикально-фрезерные обрабатывающие центры

Ультра-жесткие допуски не терпят компромиссов.
Предлагая обширные габариты зоны обработки и линейку рабочих столов от 400 мм до 3500 мм, наши Вертикально-фрезерные центры призваны решать самые ответственные задачи.

Обрабатывающие центры нового поколения
созданы обеспечивать такие передовые производства, где конкурентные преимущества играют ключевое значение: высочайшая скорость обработки, безупречная точность, бесперебойность работы 24/7 и долговечный ресурс оборудования.

Active Control

5V.Cradle 400

5V.Cradle.µ 630

5H.Parade.µ 200

5V.BASE 220

точность позиционирования ±2мкм

роликовые четырех-рядные направляющие

серия BASE

500 x 860 мм
_X 760 _Y 510 _Z 510

V.BASE 7.5

^{ВЕРТИКАЛЬНо-}^{фрезерный центр}

400 х 560 мм
_X 610 _Y 510 _Z 510

V.BASE 6.5
/T+ ^{смена столов}

^{ВЕРТИКАЛЬНо-}^{фрезерный центр}

Вертикально-фрезерные

700 x 1420 мм
_X 1270 _Y 710 _Z 635

V.BASE 12.7

^{ВЕРТИКАЛЬНо-}^{фрезерный центр}

510 х 1120 мм
_X 1020 _Y 510 _Z 510

V.BASE 10.5

^{ВЕРТИКАЛЬНо-}^{фрезерный центр}

.µ

ультра прецизионный ±1мкм

BoxWay направляющие скольжения

серия POWER

500 x 860 мм
_X 762 _Y 510 _Z 510

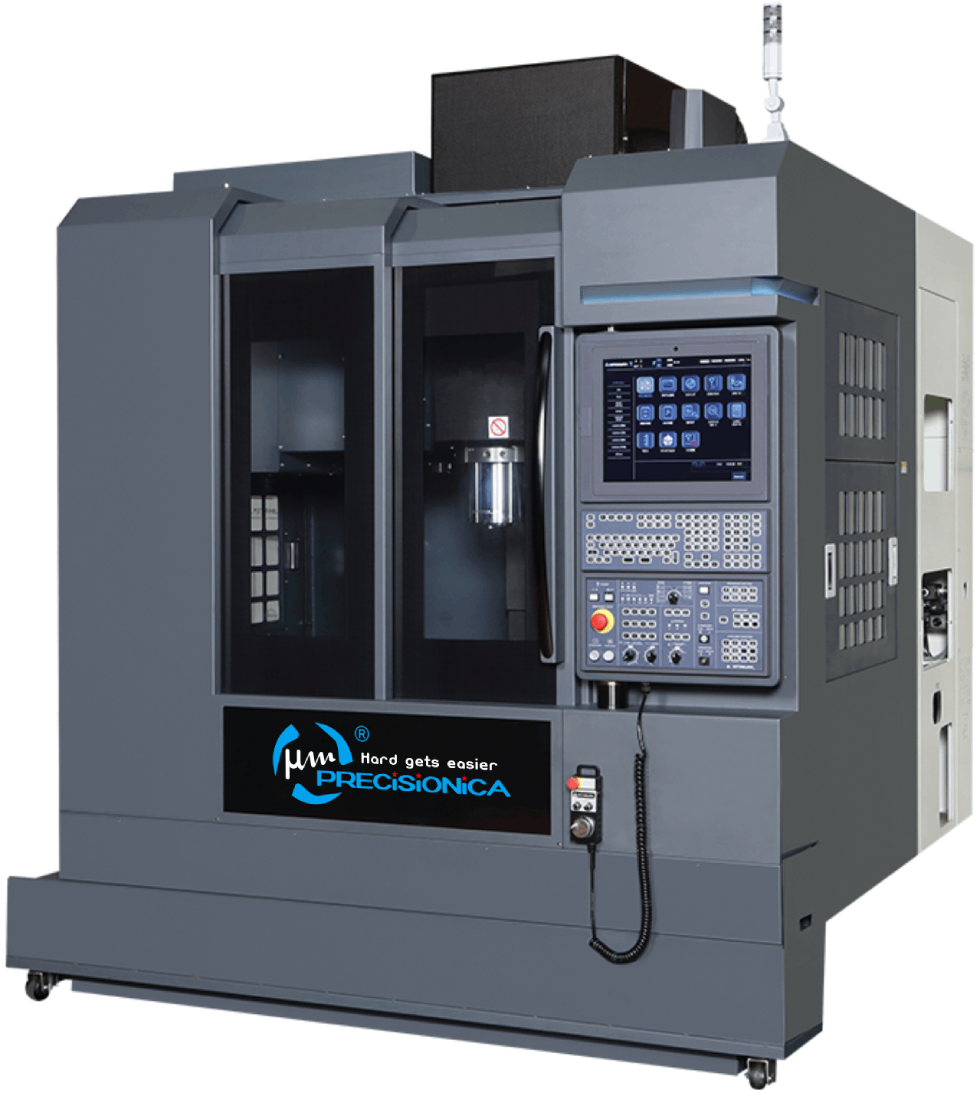

V.POWER.µ 7.5
/B

^{ВЕРТИКАЛЬНо-}^{фрезерный центр}

500 x 860 мм
_X 762 _Y 510 _Z 510

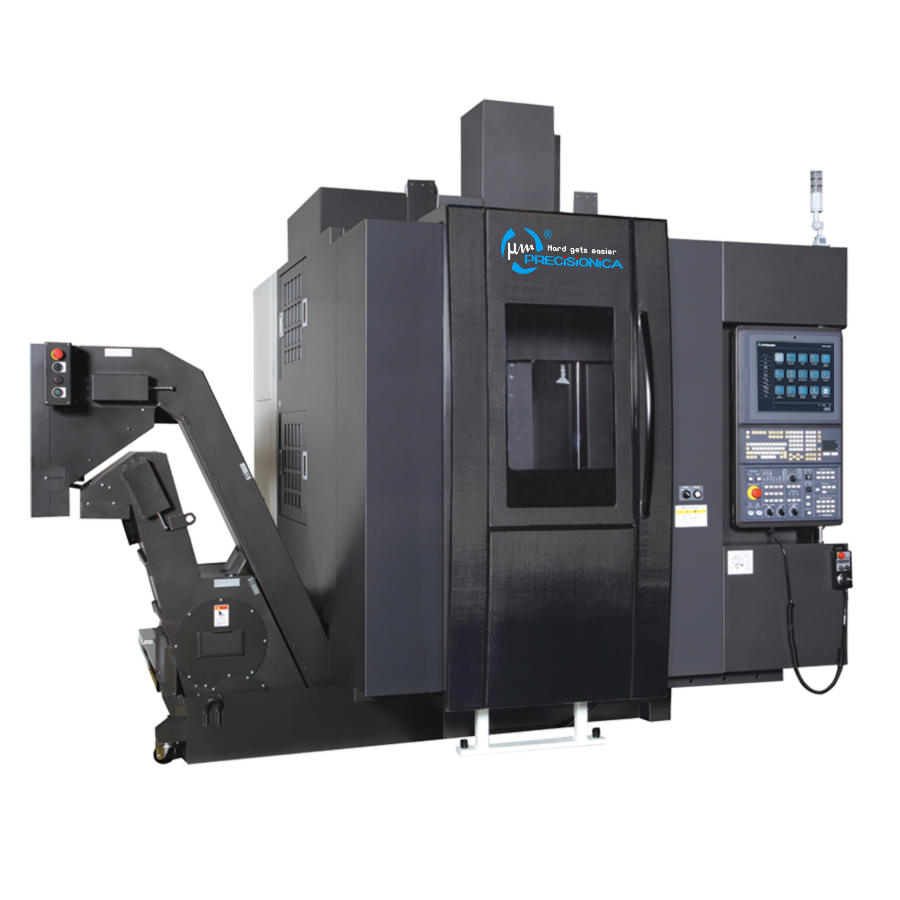

V.POWER.µ 7.5
/B /T+
^{смена столов}

^{ВЕРТИКАЛЬНо-}^{фрезерный центр}

Вертикально-фрезерные

780 x 1200 мм
_X 815 _Y 745 _Z 500

V.Arcade.µ 8.7
/B /Power

^{ВЕРТИКАЛЬНо-}^{фрезерный центр}

Двух-колонный конструктив

1370 x 3500 мм
_X 3050 _Y 1615 _Z 800

V.Arcade 30.16
/B/Power

^{ВЕРТИКАЛЬНо-}^{фрезерный центр}

1370 x 3000 мм
_X 2540 _Y 1615 _Z 800

V.Arcade 25.16
/B/Power

^{ВЕРТИКАЛЬНо-}^{фрезерный центр}

900 x 2500 мм
_X 2032 _Y 1095 _Z 710

V.Arcade 20.10
/B/Power

^{ВЕРТИКАЛЬНо-}^{фрезерный центр}

900 x 1800 мм
_X 1530 _Y 1095 _Z 710

V.Arcade 15.10
/B/Power

^{ВЕРТИКАЛЬНо-}^{фрезерный центр}

V - вертикальный
Arcade - двухколонный
20 - ход X = 2032 мм
10 - ход Y = 1095 мм
B - BoxWay направляющие скольжения
Power - 4-ступенчатый редуктор

(производство Япония)

PRECISIONICA

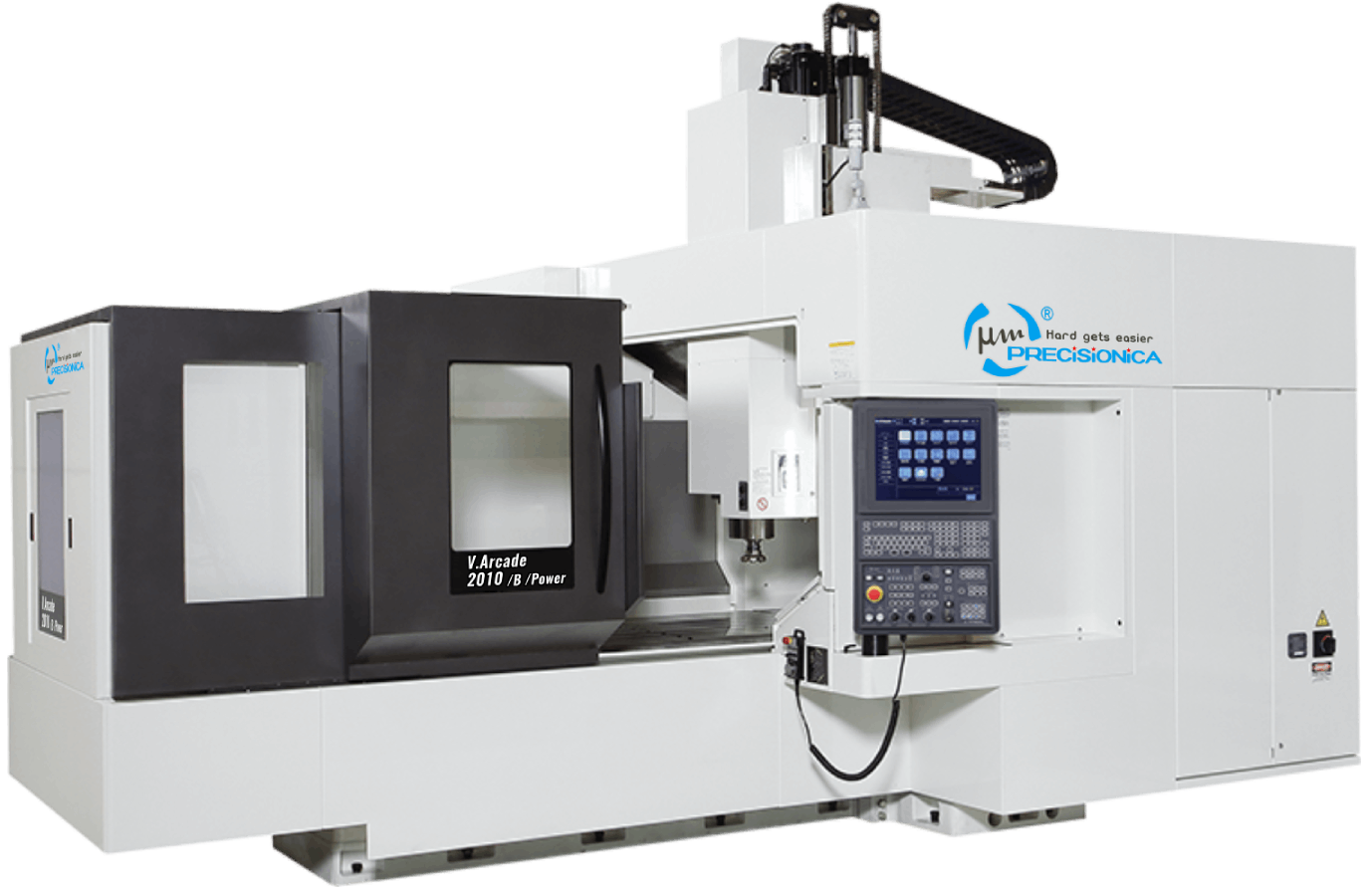

V.Arcade 20.10 /B /Power

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Высокотехнологичный вертикальный двухколонный
фрезерный обрабатывающий центр с ЧПУ

Mitsubishi M850

0.0001 мм

2500 х 900 мм

18 x 7 мм

3500 кг

BBT 50

^{двойной контакт}

12'000 об/мин

^{(опция 8'000 об/мин)}

Зубчатая коробка

4-х ступенчатая

40 / 22 кВт

608 / 586 / 322 Нм

^{(опция 1226 Нм)}

2 032 мм

1 095 мм

710 мм

1 143 мм

152 - 862 мм

24 м/мин

± 0,002 мм

± 0,001 мм

40 шт.

400 мм

Ø 125 мм / Ø 220 мм

20 кг

6,6 сек.

Произвольный,

с памятью ячейки

3 494 х 5 866 мм

3 883 мм

21 000 кг

45 кВа, 200 В, 3ф AC

Модель
Доступное количество осей управления
Минимальное приращение

Размер рабочего стола
Размер Т-образных пазов (Ш х Кол-во)
Максимальная нагрузка на стол

Конус шпинделя

Максимальная скорость вращения

Тип привода шпинделя

Мощность шпинделя (15 мин. / постоянно)
Крутящий момент (пик. / 15 мин. / постоянно)

Ход по оси X
Ход по оси Y
Ход по оси Z
Расстояние между колоннами
Расстояние от торца шпинделя до стола

Скорость холостых перемещений X, Y, Z
Максимальная рабочая подача X, Y, Z

Позиционирование по осям X/Y/Z
Повторяемость по осям X/Y/Z

Вместимость инструментального магазина
Максимальная длина инструмента
Максимальный диаметр инструмента:
При соседних занятых / свободных ячейках
Максимальный вес инструмента
Время смены инструмента (Т-Т)
Метод смены инструмента

Длина х Ширина
Высота
Вес станка

Потребляемая мощность, напряжение

Электропитание

Габариты и масса

Инструментальный магазин

Точность

Подачи

Перемещения осей

Шпиндель

Рабочий стол

ЧПУ
